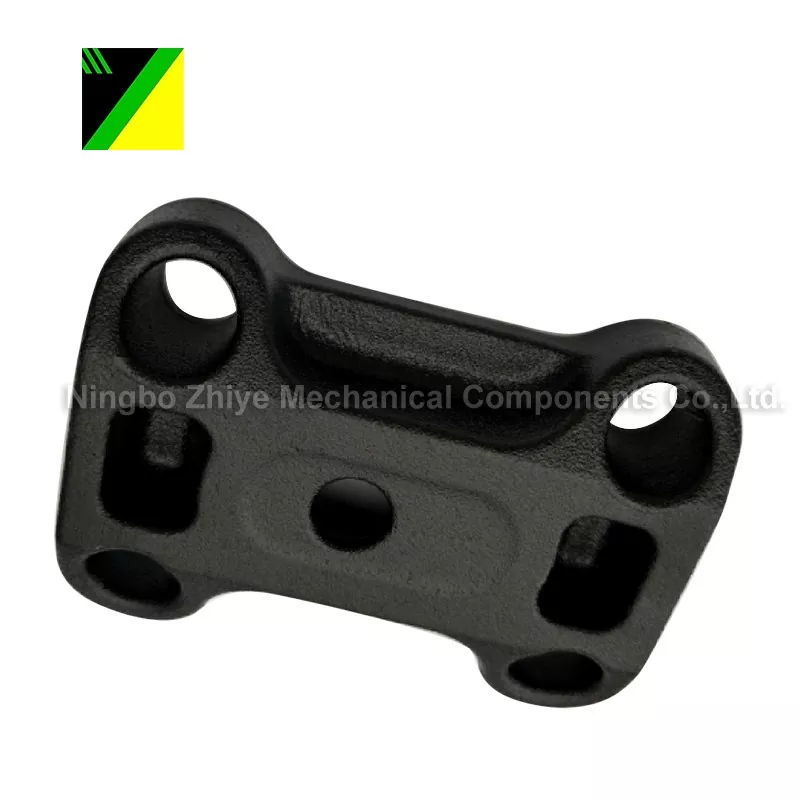

डक्टाइल आयर्न लोस्ट फोम

गुंतवणूक कास्टिंग प्लेट तळाशी

साहित्य: 70-50-05

प्रक्रिया: फोम कास्टिंग गमावले

एकूण वजन: 4.825 किलो

फोम मोल्डिंग

अर्ज फील्ड: बांधकाम यंत्रसामग्री

पृष्ठभाग उपचार: अँटी-रस्ट लिक्विड, ब्लॅक पावडर कोटिंग

उत्पादनास उष्णता उपचार आवश्यक आहे

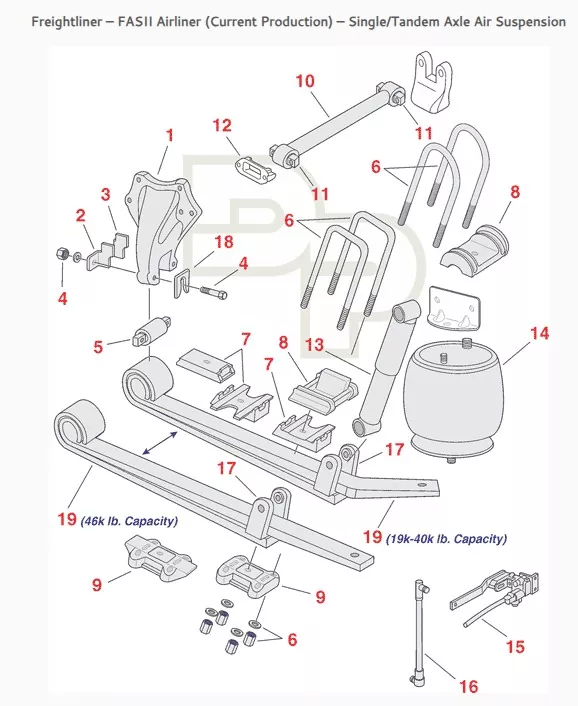

उत्पादनाचे विशिष्ट अनुप्रयोग स्थान (स्फोट दृश्य 9 पहा):

(मालवाहतूक ट्रक निलंबन प्रणाली)

उत्पादन अर्ज: ट्रक

बाष्पीभवन पॅटर्न कास्टिंग (याला फुल मोल्ड कास्टिंग किंवा हरवलेले फोम कास्टिंग असेही म्हणतात) च्या ऍप्लिकेशन्समध्ये हे समाविष्ट आहे:

I. लागू होणारे कास्टिंग साहित्य

हरवलेल्या फोम कास्टिंगमध्ये विविध सामग्रीसह व्यापक सुसंगतता आहे, जवळजवळ सर्व मेटल कास्टिंग समाविष्ट आहे आणि विशेषतः खालील सामग्रीसाठी योग्य आहे:

1. कास्ट लोह

राखाडी कास्ट आयरन, डक्टाइल आयरन आणि निंदनीय कास्ट आयर्न यासह हा सर्वात मोठ्या प्रमाणात वापरला जाणारा साहित्य प्रकार आहे.

फायदे: कास्ट आयर्नचे कास्टिंग तापमान (अंदाजे 1300-1450℃) फोम पॅटर्न (EPS, STMMA, इ.) च्या बाष्पीभवन तापमानाशी अत्यंत सुसंगत आहे, ज्यामुळे बाष्पीभवन उत्पादने सहज काढून टाकता येतात आणि सच्छिद्रता आणि स्लॅग समावेशासारखे दोष कमी होतात.  शिवाय, कास्ट आयर्न भागांना अनेकदा जटिल अंतर्गत पोकळी (जसे की वाल्व बॉडीज आणि पंप बॉडी) आवश्यक असतात आणि हरवलेल्या फोम कास्टिंग प्रक्रियेची जवळ-निव्वळ-आकार तयार करण्याची क्षमता त्यानंतरच्या मशीनिंगला कमी करते.

ठराविक उत्पादने: ऑटोमोटिव्ह इंजिन ब्लॉक्स, सिलेंडर हेड्स, एक्झॉस्ट मॅनिफोल्ड्स, मशीन टूल बेड आणि पाईप व्हॉल्व्ह.

2. कास्ट स्टील श्रेणी

मध्यम आणि कमी कार्बन स्टील आणि कमी मिश्र धातु स्टील कास्टिंगसाठी योग्य; उच्च कार्बन स्टील आणि उच्च मिश्र धातु स्टीलसाठी काळजीपूर्वक प्रक्रिया नियंत्रण आवश्यक आहे.

लक्षात घेण्यासारखे मुद्दे: स्टील कास्टिंगमध्ये उच्च ओतण्याचे तापमान (अंदाजे 1500-1650℃) समाविष्ट असते, ज्यामुळे फोमचे जास्त थर्मल विघटन आणि मोठ्या प्रमाणात कार्बन ब्लॅक तयार होऊ शकतो.  म्हणून, कार्बन संवर्धन दोष टाळण्यासाठी कोटिंग आणि गेटिंग सिस्टमची पारगम्यता (जसे की नकारात्मक दाब काढणे वापरणे) अनुकूल करणे आवश्यक आहे.

ठराविक उत्पादने: बांधकाम यंत्रसामग्रीसाठी काउंटरवेट, पवन उर्जा फ्लँगेज, खाण यंत्रासाठी पोशाख-प्रतिरोधक भाग.

II. लागू कास्टिंग संरचना आणि परिमाण

1. लागू कास्टिंग स्ट्रक्चर्स

जटिल अंतर्गत पोकळी/चॅनेल कास्टिंग: कोणत्याही वाळूच्या कोरची आवश्यकता नाही (पारंपारिक वाळूच्या कास्टिंगच्या विपरीत ज्यासाठी कोर काढणे आवश्यक आहे), आणि कास्टिंग थेट फोम पॅटर्न वापरून तयार केले जाऊ शकते, जसे की जटिल तेल मार्गांसह इंजिन सिलेंडर ब्लॉक्स, मल्टी-कॅव्हीटी व्हॉल्व्ह बॉडी आणि अनियमित आकाराचे पाईप फिटिंग.

अनियमित/असममित स्ट्रक्चर कास्टिंग: पारंपारिक वाळू कास्टिंग पार्टिंग लाइन्समुळे मोल्ड चुकीचे संरेखन आणि फ्लॅश होण्याची शक्यता असते. हरवलेल्या फोम कास्टिंगमध्ये विंड टर्बाइन हब आणि ऑटोमोटिव्ह रीअर एक्सल हाऊसिंग यांसारख्या आकाराची अचूकता सुनिश्चित करून पार्टिंग लाइन नसतात.

प्रामुख्याने लहान आणि मध्यम आकाराचे भाग: सामान्यत: 0.1-50kg वजनाचे (उदा. मोटर एंड कॅप्स, वाल्वचे भाग), मितीय अचूकतेसह CT7-CT9 ग्रेड आणि पृष्ठभागाचा खडबडीत Ra6.3-12.5μm, त्यानंतरच्या मशिनिंगच्या तुलनेत कमी करणे, 1-3mm ते कमी करणे शक्य आहे. पारंपारिक वाळू कास्टिंगसाठी 3-5 मिमी).

मोठ्या भागांसाठी अनुकूलता: 100-500 किलो वजनाचे मोठे भाग तयार करण्यास सक्षम (उदा., मशीन टूल बेड, अभियांत्रिकी मशिनरी बेस), परंतु मोठ्या वाळूचे खोके, मजबूत नकारात्मक दाब प्रणाली आणि अधिक स्थिर फोम मोल्डिंग प्रक्रिया (फोम विकृती टाळण्यासाठी); फार मोठे भाग (>500kg) फोम असेंबलीच्या अडचणीमुळे आणि ओतताना बाष्पीभवन उत्पादने संपवण्याच्या अडचणीमुळे कमी सामान्य आहेत.

III. मुख्य अनुप्रयोग उद्योग

वर नमूद केलेल्या सामग्री आणि संरचनात्मक अनुकूलतेच्या आधारावर, हरवलेल्या फोम कास्टिंगसाठी मुख्य अनुप्रयोग उद्योगांमध्ये हे समाविष्ट आहे:

ऑटोमोटिव्ह आणि पार्ट्स उद्योग

हे सर्वात मोठे प्रमाण (अंदाजे 40%-50%) आहे, जे प्रामुख्याने इंजिन ब्लॉक्स, सिलेंडर हेड्स, एक्झॉस्ट मॅनिफोल्ड्स, गिअरबॉक्स हाउसिंग्स, रिअर एक्सल हाऊसिंग्स, ब्रेक ड्रम्स इ. तयार करतात. हे विशेषत: लवचिक लोह आणि ॲल्युमिनियम मिश्रधातूपासून बनवलेल्या जटिल भागांसाठी योग्य आहे आणि उच्च-उच्च मागणी पूर्ण करण्यासाठी ऑटोमॅटिक लाइट्स, लाइट आणि लाइट. घटक

बांधकाम यंत्रसामग्री उद्योग

यामध्ये काउंटरवेट्स, ट्रॅक प्लेट्स, हायड्रॉलिक व्हॉल्व्ह बॉडीज, पंप बॉडीज इत्यादींचे उत्पादन समाविष्ट आहे, बहुतेक कास्ट आयर्न किंवा लो-अलॉय स्टीलचे बनलेले.  या भागांमध्ये बऱ्याचदा जटिल अंतर्गत पोकळी असतात आणि हरवलेल्या फोम कास्टिंगमुळे उत्पादन प्रक्रिया सुलभ होते (कोणत्याही वाळूच्या कोरची आवश्यकता नाही), खर्च कमी होतो.

सामान्य यंत्रसामग्री उद्योग

यामध्ये मशीन टूल बेड, पंप आणि व्हॉल्व्ह फिटिंग्ज, कॉम्प्रेसर पार्ट्स इत्यादींचा समावेश आहे, ज्यासाठी हमी कास्टिंग ताकद आणि सीलिंग कार्यप्रदर्शन आवश्यक आहे. हरवलेल्या फोम कास्टिंगचे वाळू-कोर-मुक्त वैशिष्ट्य वाळूच्या कोरांमुळे होणारे छिद्र आणि वाळू समावेश यासारखे दोष कमी करते.

रेल ट्रान्झिट आणि पवन ऊर्जा उद्योग

यामध्ये हाय-स्पीड ट्रेन्स/सबवे (ॲल्युमिनियम मिश्र धातु किंवा कास्ट स्टील) आणि विंड टर्बाइन हब (डक्टाइल लोह) साठी बोगी भागांचे उत्पादन समाविष्ट आहे. त्यांना स्थिर यांत्रिक गुणधर्मांसह मोठ्या आकाराच्या, उच्च-परिशुद्धता कास्टिंगची आवश्यकता असते. हरवलेले फोम कास्टिंग नकारात्मक दाब नियंत्रणाद्वारे कास्टिंग घनता सुधारू शकते.

आम्हाला का निवडायचे?

● आमच्या वन-स्टॉप सेवेसह, आमची कंपनी पुरवठा शृंखला विखंडन दूर करून कास्टिंग, मशीनिंग आणि पृष्ठभाग उपचार प्रक्रिया एकत्रित करू शकते.

● तातडीच्या ऑर्डरसाठी लवचिक उत्पादन नियोजन

● आमची व्यावसायिक तांत्रिक टीम जटिल कास्टिंग हाताळू शकते आणि प्रदान करू शकते.

● एक पुरवठादार जो गुणवत्तेला प्राधान्य देतो, उच्च-गुणवत्तेची उत्पादने वितरीत करतो.

प्रश्नोत्तरे:

प्रश्न: मी तुमच्या कारखान्यातून कोटेशन कसे मिळवू शकतो?

उ: तुम्हाला अचूक कोट प्रदान करण्यासाठी, आम्हाला तुमच्या डिझाइनचे 3D CAD सॉलिड मॉडेल आवश्यक आहे.

प्रश्न: रेखाचित्रांचे कोणते स्वरूप स्वीकारले जाऊ शकते?

उत्तर: आम्ही खालील फाइल स्वरूप स्वीकारतो:

- नेटिव्ह सॉलिडवर्क्स (.sldprt) किंवा ProE (.prt) फाइल्स

- सॉलिड 3D CAD मॉडेल IGES (.igs), STEP (.stp) किंवा पॅरासोलिड (x_t ) स्वरूपात निर्यात केले जातात.

उच्च-गुणवत्तेचे 3D CAD मॉडेल पुरवून, आम्ही विशिष्ट किंमत देऊ शकतो.

प्रश्न: आपण नमुन्यांवर आधारित उत्पादने तयार करू शकता?

उ: होय, आम्ही ग्राहकांद्वारे प्रदान केलेल्या वास्तविक नमुन्यांचे सर्वेक्षण करून आणि रेखाचित्रे करून नमुने विकसित करू शकतो.

प्रश्न: डिलिव्हरीपूर्वी तुम्ही सर्व वस्तूंची चाचणी करता का?

उ: नक्कीच! तुम्हाला विश्वसनीय भाग मिळत असल्याची खात्री करण्यासाठी सर्व उत्पादनांची शिपमेंटपूर्वी 100% तपासणी केली जाते.

प्रश्न: मी डिलिव्हरीपूर्वी उत्पादने तपासू शकतो का?

A: होय. तुम्ही आमच्या कारखान्याला स्वतः भेट देऊ शकता किंवा तुमच्या सहकाऱ्याला येण्यास सांगू शकता किंवा वितरणापूर्वी तपासणी करण्यासाठी तृतीय पक्ष तपासणी कंपनीला सोपवू शकता.
